Zawiesia łańcuchowe – czym są, do czego służą i kiedy warto je stosować?

Zawiesia łańcuchowe – czym są, do czego służą i kiedy warto je stosować?

W świecie transportu bliskiego, logistyki, budownictwa i przemysłu ciężkiego bezpieczeństwo podczas transportu ładunków jest priorytetem. Niezależnie od tego, czy pracujesz w hali produkcyjnej, na placu budowy, czy w porcie, wybór odpowiedniego sprzętu podnośnego decyduje o skuteczności operacji i ochronie zdrowia pracowników. Jednym z najpopularniejszych i najbardziej niezawodnych rozwiązań są zawiesia łańcuchowe. W tym artykule przyjrzymy się, czym dokładnie są, jakie mają zastosowanie oraz jak prawidłowo dobrać je do swoich potrzeb.

Czym są zawiesia łańcuchowe?

Zawiesia łańcuchowe to elementy osprzętu dźwignicowego zbudowane  głównie z łańcucha zakończonego hakami i ogniwem, służące do bezpiecznego podwieszania i transportu ładunków przy użyciu dźwigów, suwnic i wciągników.

W odróżnieniu od zawiesi pasowych czy linowych, zawiesia łańcuchowe cechują się wyjątkową odpornością na uszkodzenia mechaniczne, wysoką temperaturę oraz działanie wielu substancji chemicznych – co czyni je pierwszym wyborem wszędzie tam, gdzie warunki pracy są wymagające.

Typowe zawiesie łańcuchowe składa się z czterech elementów:

• ogniwa górnego służącego do podpięcia do urządzenia dźwignicowego,
• łańcucha nośnego ze stali klasowej,
• haków dolnych, mogą to być również szekle lub ogniwa końcowe do mocowania ładunku , zależnie od potrzeb
• oraz opcjonalnych haków skracających mocowanych do ogniwa górnego/lub inny systemów skracających umożliwiających regulację długości cięgien. Haki skracające mogą być bezpośrednio połączone z ogniwem zespolonym.

Klasy zawiesi łańcuchowych – czym różni się zawiesie klasa 8 od klasy 10 i 12?

Zawiesie klasa 8 to aktualny standard branżowy – oznaczenie „8" lub „80” wskazuje minimalną wytrzymałość materiału na poziomie 800 N/mm², przy współczynniku bezpieczeństwa wynoszącym co najmniej 4:1.

Jednym z najważniejszych parametrów przy wyborze zawiesia jest jego klasa wytrzymałości. Najczęściej spotykanym standardem w przemyśle jest zawiesie klasa 8. Oznacza to, że całe zawiesie został wykonany ze stali o wysokiej wytrzymałości, co pozwala mu przenosić duże obciążenia przy zachowaniu odpowiedniego współczynnika bezpieczeństwa.

Podsumowanie różnic

Wybierając zawiesie do ciężkich ładunków, należy bezwzględnie zwrócić uwagę na oznaczenie klasy. Klasa 8 (G80) jest standardem dla większości zastosowań przemysłowych, oferując doskonały stosunek wytrzymałości do wagi i ceny. Istnieją również wyższe klasy (np. G10 czy G12), które pozwalają na podnoszenie większych mas przy mniejszej średnicy łańcucha, jednak klasa 8 pozostaje najpopularniejszym wyborem ze względu na swoją uniwersalność i dostępność.

Zastosowanie zawiesi łańcuchowych – gdzie sprawdzają się najlepiej?

Zawiesia łańcuchowe stosuje się wszędzie tam, gdzie zawiesie tekstylne mogłoby ulec uszkodzeniu – czyli przy ostrych krawędziach ładunku, wysokiej temperaturze, kontakcie z chemikaliami lub ekstremalnych obciążeniach dynamicznych.

Zastosowanie zawiesi łańcuchowych jest niezwykle szerokie. Ze względu na swoją konstrukcję, są one niezastąpione w sytuacjach, gdzie:

• Ładunki mają ostre krawędzie, które mogłyby przeciąć taśmę syntetyczną.
• Praca odbywa się w wysokich temperaturach (np. w hutnictwie), gdzie materiały polimerowe uległyby stopieniu.
• Konieczne jest częste skracanie lub wydłużanie ramion w trakcie pracy.
• Ładunki są bardzo ciężkie i wymagają maksymalnej wytrzymałości.

Oto najważniejsze branże i sytuacje, w których są niezastąpione:

Przemysł ciężki i metalurgiczny – w hutach i odlewniach zawiesia łańcuchowe pracują przy temperaturach, które natychmiast zniszczyłyby pas tekstylny. Bez redukcji udźwigu wytrzymują do ok. 200°C, a z odpowiednim współczynnikiem korekcyjnym  do 400°C.

Budownictwo i montaż konstrukcji stalowych – przenoszenie belek, prefabrykatów betonowych i elementów maszyn wymaga zawiesia do ciężkich ładunków odpornego na przecięcie o ostre krawędzie. Łańcuch jest tu zdecydowanie bezpieczniejszy niż pas.

Motoryzacja i warsztaty – wciągniki z zawiesiem łańcuchowym to podstawa każdego serwisu zajmującego się demontażem silników i skrzyń biegów.

Magazyny i logistyka – szybki załadunek i rozładunek maszyn, form wtryskowych czy ciężkich palet metalowych przy suwnicy lub wózku widłowym z hakiem.

Przemysł chemiczny i offshore – odpowiednio zabezpieczone powierzchniowo zawiesia łańcuchowe dobrze radzą sobie w środowiskach korozyjnych i wilgotnych.

Zawiesie łańcuchowe skracane – na czym polega i kiedy warto je wybrać?

Zawiesie łańcuchowe skracane to wersja wyposażona w haki skracajace, które umożliwiają szybką regulację efektywnej długości każdego ramienia bez wymiany osprzętu.

Jest to szczególnie przydatne w trzech sytuacjach: gdy ładunek ma nieregularny kształt i przesunięty środek ciężkości, gdy w ciągu jednej zmiany obsługuje się ładunki o różnych gabarytach, oraz gdy kąt rozwarcia ramion zawiesie wielocięgnowego musi być precyzyjnie kontrolowany. Zawiesie łańcuchowe skracane jest standardem w wersjach dwu-, trzy- i czterocięgnowych stosowanych w przemyśle ciężkim.

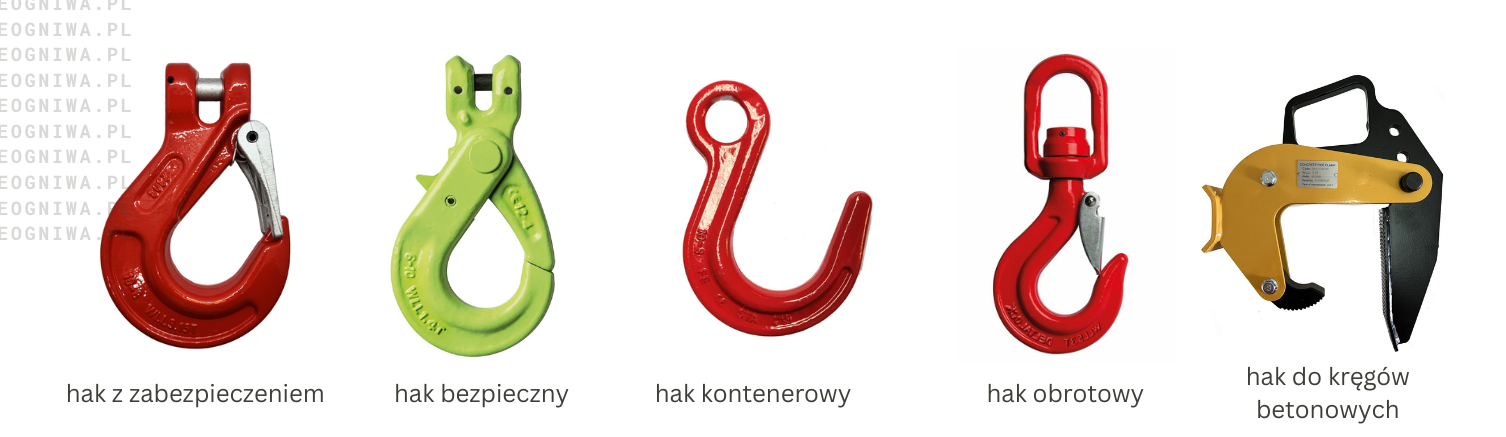

Rodzaje zakończeń zawiesi łańcuchowych – jakie haki i uchwyty wybrać?

Podczas doboru zawiesia łańcuchowego kluczowe znaczenie ma nie tylko sama jakość łańcucha, ale także rodzaj zakończeń, które bezpośrednio stykają się z ładunkiem. Różne zastosowania wymagają różnych typów haków i uchwytów, a właściwy wybór wpływa zarówno na bezpieczeństwo, jak i wygodę pracy. Omówmy najpopularniejsze rodzaje zakończeń zawiesi łańcuchowych.

Hak z zabezpieczeniem

Hak z zabezpieczeniem to podstawowy typ zakończenia, który posiada mechanizm blokujący (zazwyczaj klapkę lub języczek), zapobiegający wypadnięciu ładunku z haczyka. Jest to standardowe rozwiązanie stosowane w większości aplikacji przemysłowych. Mechanizm ten powinien być zawsze sprawdzany przed użyciem – jeśli klapka jest uszkodzona lub nie działa sprawnie, hak nie powinien być wykorzystywany do podnoszenia.

Hak bezpieczny

Hak bezpieczny to zaawansowana wersja zabezpieczenia, która oprócz podstawowej klapki posiada dodatkowy rygiel lub system blokady. Ten dodatkowy element zapewnia wyższy poziom bezpieczeństwa, uniemożliwiając przypadkowe otwarcie mechanizmu nawet w przypadku wstrząsów lub drgań podczas transportu. Hak bezpieczny jest często wymagany w zastosowaniach krytycznych, gdzie ryzyko wypadnięcia ładunku mogłoby mieć poważne konsekwencje.

Różnica między tymi typami jest istotna przy doborze zawiesia do konkretnych warunków pracy. W aplikacjach o podwyższonym ryzyku, zgodnie z normami BHP, może być wymagane użycie właśnie haka bezpiecznego z dodatkowym ryglem.

Hak kontenerowy

Do transportu kontenerów, pojemników oraz innych ładunków o specjalnych punktach zaczepowych stosuje się hak kontenerowy. Jest on zaprojektowany tak, aby zapewnić pewne i stabilne połączenie z uszami kontenerów lub innych jednostek ładunkowych. Jego konstrukcja umożliwia szybkie i bezpieczne zaczepienie, co jest szczególnie ważne w logistyce portowej i magazynowej, gdzie czas operacji ma kluczowe znaczenie.

Haki kontenerowe często posiadają wzmocnioną konstrukcję, odporną na duże obciążenia dynamiczne, które mogą wystąpić podczas załadunku i rozładunku.

Hak obrotowy

Hak obrotowy to rozwiązanie, które pozwala na swobodne obracanie się zawiesia wokół osi podczas podnoszenia ładunku. Jest to niezwykle przydatne w sytuacjach, gdy ładunek ma tendencję do skręcania się lub gdy konieczne jest precyzyjne ustawienie go w określonej pozycji. Obracanie się haków zmniejsza naprężenia w łańcuchu i zapobiega jego nadmiernemu skręcaniu, co wydłuża żywotność całego zawiesia.

Hak obrotowy znajduje zastosowanie zwłaszcza przy pracy z długimi, wąskimi elementami, które mogą się obracać podczas transportu, np. rury, belki czy pręty stalowe.

Uchwyty do kręgów betonowych

Specjalistycznym rozwiązaniem są uchwyty do kręgów betonowych, dedykowane do transportu elementów budowlanych o okrągłym kształcie, takich jak rury kanalizacyjne, studzienki czy słupy. Ich konstrukcja jest przystosowana do bezpiecznego chwytu wewnętrznego lub zewnętrznego kręgów betonowych, zapewniając stabilność podczas podnoszenia i przemieszczania.

Uchwyty te często posiadają regulację, która pozwala na dostosowanie do różnych średnic kręgów, co zwiększa uniwersalność zastosowania. Są one niezbędne w budownictwie, gdzie transport elementów betonowych odbywa się regularnie i wymaga specjalistycznego wyposażenia.

Podsumowanie wyboru zakończeń

Wybór odpowiedniego typu zakończenia zawiesia łańcuchowego zależy od charakteru ładunku, środowiska pracy oraz specyfiki operacji podnoszenia. Niezależnie od tego, czy wybierzesz hak z zabezpieczeniem, hak bezpieczny, hak kontenerowy, hak obrotowy, czy specjalistyczny uchwyt do kręgów betonowych, kluczowe jest, aby wszystkie elementy były zgodne z normami bezpieczeństwa i posiadały odpowiednie certyfikaty.

Dobór zawiesie łańcuchowego – krok po kroku

Prawidłowy dobór zawiesie łańcuchowego opiera się na pięciu parametrach: masie ładunku (WLL), liczbie cięgien, kącie rozwarcia ramion, długości łańcucha oraz warunkach środowiskowych pracy.

1. Masa ładunku a parametr WLL zawiesia

WLL (Working Load Limit) to maksymalna dopuszczalna masa ładunku przy pionowym zawieszeniu określona dla zawiesia. Suma masy wszystkich elementów, które będą podnoszone jednocześnie, nie może przekraczać dopuszczalnej wartości udźwigu zawiesia WLL. Należy dobrać zawiesie z WLL wyraźnie przekraczającym rzeczywistą masę ładunku – uwzględniając obciążenia dynamiczne.

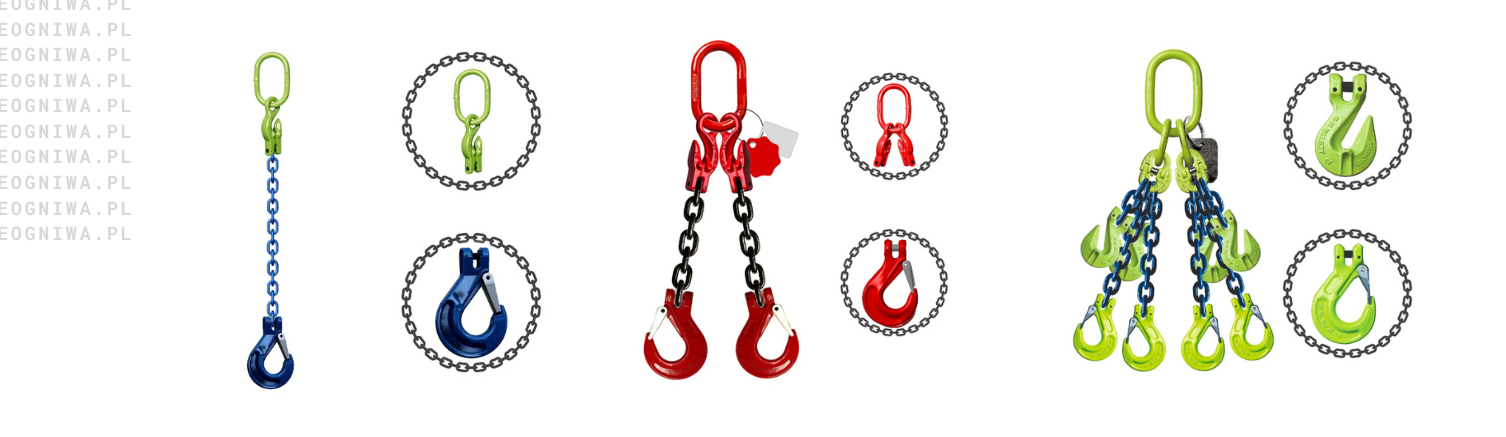

2. Liczba cięgien
   Zawiesie 1-cięgnowe sprawdza się przy ładunkach z jednym punktem mocowania. Zawiesie 2-cięgnowe to najczęstszy wybór przy symetrycznych ładunkach. Wersje 3- i 4-cięgnowe stosuje się przy dużych, ciężkich lub nieregularnych elementach.


3. Kąt rozwarcia ramion – tabela redukcji udźwigu

Kąt rozwarcia między ramionami zawiesia bezpośrednio wpływa na jego efektywny udźwig.  Im większy kąt między ramionami zawiesia, tym większe siły działające na każdy jego element. Jest to jeden z najczęściej pomijanych parametrów, który może prowadzić do przeciążenia osprzętu.

Nigdy nie należy przekraczać kąta 60° między ramionami – powyżej tej wartości ryzyko przeciążenia i uszkodzenia zawiesia gwałtownie rośnie.

4. Długość łańcucha Powinna być dobrana tak, aby kąt rozwarcia mieścił się w bezpiecznym zakresie, a ładunek nie kolidował z urządzeniem dźwignicowym.


5. Warunki środowiskowe W środowiskach korozyjnych lub przy podwyższonej temperaturze warto wybrać zawiesie ze specjalną zabezpieczającą powłoką. Przy temperaturach powyżej 200°C i poniżej -20°C konieczne jest zastosowanie współczynników redukcji udźwigu podanych przez producenta.

Kontrola i konserwacja – jak utrzymać zawiesie w sprawności?

Zawiesia łańcuchowe wymagają codziennej kontroli wizualnej przed każdym użyciem oraz regularnych przeglądów przez uprawnionego inspektora – zgodnie z normą EN 818-6 zaleca się przegląd co najmniej raz na 12 miesięcy.

Przed każdym użyciem należy sprawdzić, czy ogniwa nie mają pęknięć, odkształceń ani nadmiernego zużycia, czy haki i zabezpieczenie działają prawidłowo oraz czy tabliczka identyfikacyjna jest czytelna.

Zawiesie należy bezwzględnie wycofać z użytkowania, gdy: zużycie któregokolwiek ogniwa przekracza 10% pierwotnej średnicy, widoczne są pęknięcia lub trwałe odkształcenia, haki lub ogniwa uległ deformacji lub jego rygiel jest uszkodzony, albo brakuje tabliczki identyfikacyjnej. Modularna budowa zawiesia umożliwia wymianę zniszczonych elementów.

Podsumowanie

Zawiesia łańcuchowe to niezastąpiony osprzęt wszędzie tam, gdzie liczy się niezawodność, trwałość i bezpieczeństwo przy pracy z ciężkimi ładunkami. Zawiesie klasa 8 stanowi dziś przemysłowy standard, łączący wysoką wytrzymałość z szeroką dostępnością i przystępną ceną. Dzięki różnorodnym konfiguracjom – od prostych zawiesi z hakiem, przez zawiesia łańcuchowe skracane, po wersje wielocięgnowe – można dopasować osprzęt do niemal każdego zadania.

Pamiętaj, że regularne przeglądy techniczne i właściwe przechowywanie zawiesi to gwarancja ich długiej i bezawaryjnej eksploatacji. Bezpieczeństwo nie jest kwestią przypadku – to wynik świadomych decyzji.

FAQ – najczęściej zadawane pytania o zawiesia łańcuchowe

Co to jest zawiesie łańcuchowe? Zawiesie łańcuchowe to element osprzętu dźwignicowego zbudowany ze stalowych ogniw, służący do podwieszania i transportu ciężkich ładunków przy użyciu dźwigów, suwnic i wciągników. Cechuje się wysoką odpornością na uszkodzenia mechaniczne, temperaturę i chemikalia.

Czym różni się zawiesie klasa 8 od klasy 10? Zawiesie klasa 8 wykonane jest ze stali o wytrzymałości 800 N/mm² i jest standardem dla większości zastosowań przemysłowych. Klasa 10 (1000 N/mm²) oferuje wyższy udźwig przy tej samej średnicy łańcucha – stosuje się ją tam, gdzie masa własna osprzętu ma znaczenie lub gdzie wymagany udźwig jest bardzo wysoki.

Do czego służy zawiesie łańcuchowe skracane? Zawiesie łańcuchowe skracane umożliwia szybką regulację długości ramion bez wymiany osprzętu. Stosuje się je przy ładunkach o nieregularnym kształcie, przesuniętym środku ciężkości lub gdy w ciągu jednej zmiany obsługiwane są ładunki o różnych gabarytach.

Jak dobrać zawiesie łańcuchowe do ładunku? Należy uwzględnić masę ładunku (WLL), liczbę cięgien, kąt rozwarcia ramion (maksymalnie 120°), wymaganą długość łańcucha oraz warunki środowiskowe. Efektywny udźwig zawiesia maleje wraz ze wzrostem kąta rozwarcia – przy 90° wynosi już tylko 71% wartości nominalnej.

Jak często należy kontrolować zawiesia łańcuchowe? Codziennie – kontrola wizualna przed każdym użyciem. Dodatkowo co najmniej raz na 12 miesięcy przez uprawnionego inspektora, zgodnie z normą EN 818-6. W intensywnych warunkach pracy przeglądy powinny być częstsze.

Kiedy wycofać zawiesie łańcuchowe z użytkowania? Zawiesie należy wycofać, gdy zużycie ogniwa przekracza 10% pierwotnej średnicy, widoczne są pęknięcia lub odkształcenia, hak lub jego rygiel zabezpieczający jest uszkodzony, albo brakuje tabliczki identyfikacyjnej.

Szukasz zawiesi łańcuchowych klasy 8 z certyfikatami zgodności? Sprawdź naszą ofertę – zawiesia jedno- i wielocięgnowe, z hakami i ogniwami, w wersjach standardowych i skracanych.
