Jak działa ręczna wciągarka łańcuchowa i gdzie znajduje zastosowanie?

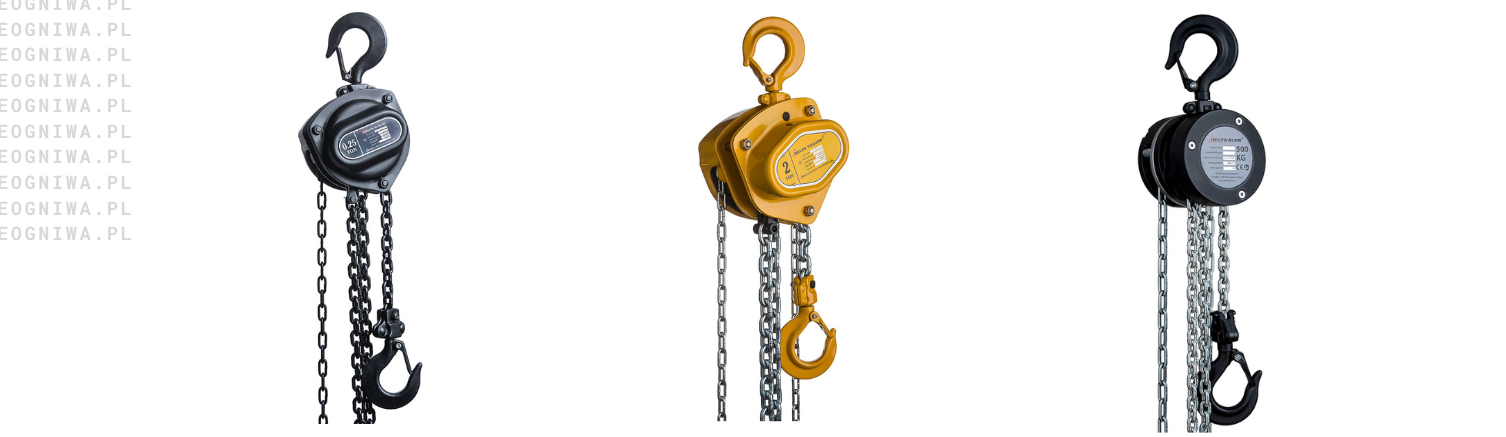

Ręczna wciągarka łańcuchowa to mechaniczne urządzenie dźwigniowe przeznaczone do podnoszenia, opuszczania i stabilnego utrzymywania ładunków. Dzięki prostej, modułowej konstrukcji oraz wysokiej odporności na przeciążenia stanowi jedno z najczęściej stosowanych narzędzi w środowisku przemysłowym i montażowym. W przeciwieństwie do rozwiązań elektrycznych lub pneumatycznych, wciągarka mechaniczna nie wymaga zasilania, co pozwala na pracę w warunkach terenowych, na wysokości oraz w strefach o ograniczonym dostępie do energii.
Budowa ręcznej wciągarki łańcuchowej
Typowa wciągarka mechaniczna składa się z kilku kluczowych podzespołów:
- Korpus stalowy – obudowa chroniąca przekładnie i mechanizm zapadkowy; wykonana z odlewów lub blachy o wysokiej wytrzymałości.
- Koło zębate napędowe – element przenoszący ruch z łańcucha manewrowego na przekładnię.
- Przekładnia redukcyjna – zestaw kół zębatych zwiększających moment obrotowy, co umożliwia podnoszenie ładunków wielokrotnie cięższych niż siła operatora.
- Mechanizm zapadkowy – układ zabezpieczający, który blokuje ruch w przeciwnym kierunku i zapobiega niekontrolowanemu opadaniu ładunku.
- Łańcuch manewrowy – łańcuch o drobnym ogniwie, którym operator wprawia urządzenie w ruch.
- Łańcuch nośny – łańcuch obciążeniowy zgodny z EN, przenoszący obciążenie robocze.
- Hak górny i dolny – elementy mocujące, wyposażone w zabezpieczenia sprężynowe.
Wszystkie podzespoły są projektowane zgodnie z normami EN 13157 oraz EN 818, co gwarantuje odpowiednie parametry wytrzymałościowe i bezpieczeństwo pracy.
Jak działa wciągarka łańcuchowa – zasada mechaniczna
Fundamentem działania każdej wciągarki do ładunków jest system przekładni zębatych, który realizuje zasadę dźwigni dwustronnej w wersji obrotowej. Proces podnoszenia można rozłożyć na następujące etapy kinetyczne:
- Układ napędowy
Operator przykłada siłę do łańcucha manewrowego, który jest osadzony na wałku napędowym. Wałek ten przekazuje moment obrotowy na koło zębate napędowe (małe), które zazębia się z kołem zębatym napędzanym (dużym).
- Przełożenie: Stosunek liczby zębów koła napędzanego do koła napędowego determinuje przełożenie mechaniczne. Im większe przełożenie, tym mniejsza siła potrzebna do podniesienia danego ładunku, lecz dłuższy czas cyklu podnoszenia.
- Efekt mnożenia siły: Dzięki wielostopniowej przekładni (często 2- lub 3-stopniowej), siła przyłożona przez operatora jest mnożona wielokrotnie, pozwalając na podnoszenie ładunków o masie nawet 100 ton przy użyciu siły ludzkiej.
- System hamowania i bezpieczeństwa
Kluczowym elementem odróżniającym profesjonalne wciągarki mechaniczne od prostych bloków jest system hamulcowy.
- Hamulec tarczowy automatyczny: Większość nowoczesnych modeli posiada hamulec działający na zasadzie tarcia, który aktywuje się natychmiast po zaprzestaniu ruchu łańcucha manewrowego. Hamulec ten blokuje wałek, zapobiegając cofaniu się ładunku.
- Mechanizm zapadkowy: W niektórych konstrukcjach stosuje się dodatkowy system zapadek, który blokuje koło zębate w przypadku nagłego przeciążenia lub awarii hamulca tarczowego.
- Bezpieczeństwo statyczne: Dzięki temu systemowi wciągarka ręczna może utrzymywać ciężar w zawieszeniu przez dowolny czas bez konieczności ciągłego przytrzymywania łańcucha manewrowego, co jest krytyczne w pracach montażowych wymagających precyzyjnego pozycjonowania.
- Łańcuch nośny i prowadzenie
Łańcuch w profesjonalnych wciągarkach to nie zwykły łańcuch, ale specjalnie kalibrowany, utwardzony łańcuch spawany o krótkich ogniwach zgodny z EN818-7
- Materiał: Stal klasowa o wysokiej wytrzymałości na rozciąganie, często powlekana dla ochrony przed korozją.
- System prowadzenia: Koła zębate posiadają specjalne rowki (gwiazdki), które precyzyjnie prowadzą ogniwa łańcucha, zapobiegając jego zacięciu się lub wypadnięciu z przekładni pod obciążeniem.
Parametry techniczne istotne przy doborze wciągarki
Przy wyborze urządzenia należy uwzględnić:
- Udźwig nominalny (WLL)
Zazwyczaj od 0,5 tony do 100 ton. Należy zawsze dobierać z marginesem bezpieczeństwa.
- Wysokość podnoszenia
Standardowo od 3 do 10 metrów, z możliwością wydłużenia łańcucha na życzenie klienta.
- Siła potrzebna do podnoszenia (kN)
Zależna od przełożenia przekładni.
- Masa własna urządzenia
Istotna przy pracy mobilnej i na wysokości.
- Stopień ochrony (IP)
W profesjonalnych modelach często spotykamy IP54 lub IP65, co zapewnia odporność na pył i strumienie wody.
- Normy
Urządzenia muszą spełniać wymagania dyrektywy Maszyn 2006/42/WE oraz normy EN 13157 (dla ręcznych urządzeń podnoszących).
- Stopień zabezpieczenia antykorozyjnego
Ważny w środowisku wilgotnym lub chemicznym.
Zastosowanie wciągarki łańcuchowej w praktyce
Zastosowanie wciągarki łańcuchowej jest niezwykle szerokie, co wynika z jej mobilności, braku potrzeby podłączenia do prądu oraz odporności na trudne warunki środowiskowe. Oto główne obszary jej wykorzystania:
Logistyka i magazynowanie
Przy załadunku i rozładunku ciężkich palet, form, półproduktów, kontenerów czy maszyn, gdzie nie ma stałych żurawi bramowych.
Budownictwo i remonty
Idealne do podnoszenia materiałów budowlanych na wyższe kondygnacje, montażu instalacji HVAC czy układania rur.
Serwis i naprawy
Warsztaty samochodowe i lotnicze często korzystają z wciągarek do wyjmowania silników lub naprawy podwozia.
Oprócz oczywistych sektorów opisanych powyżej, ręczne wciągarki łańcuchowe mają zastosowanie również w bardziej specjalistycznych branżach jak np.
Przemysł ciężki i hutniczy
W warunkach wysokich temperatur, obecności pyłu metalicznego i wibracji, wciągarka mechaniczna jest często jedynym bezpiecznym rozwiązaniem.
- Montaż maszyn: Precyzyjne ustawianie ciężkich elementów konstrukcyjnych, turbin, czy silników indukcyjnych.
- Obsługa walcowni: Podnoszenie wałków i elementów walcowniczych.
Stocznie i budownictwo offshore
Ze względu na odporność na wilgoć, sól i brak konieczności zasilania elektrycznego (który w strefach mokrych stwarza ryzyko porażenia), wciągarki te są standardem na statkach i platformach wiertniczych.
- Montaż kadłuba: Pozycjonowanie sekcji kadłuba.
- Naprawy silników: Wyjmowanie jednostek napędowych z ciasnych komór maszynowych.
Strefy zagrożone wybuchem (ATEX)
To jedno z najważniejszych zastosowań dla specjalistycznych modeli, takich jak seria Delta Sparkless.
- Charakterystyka: W strefach ATEX (0, 1, 2) obecność iskier jest niedopuszczalna. Ręczna wciągarka łańcuchowa wykonana z materiałów nieiskrzących (brąz, aluminium, specjalne stopy) eliminuje ryzyko zapłonu gazów lub pyłów.
- Zastosowanie: Przemysł chemiczny, petrochemiczny, rafinerie, magazyny paliw, młyny zbożowe (pył zbożowy).
Energetyka i linie przesyłowe
W miejscach, gdzie doprowadzenie zasilania jest niemożliwe lub zbyt kosztowne (np. montaż transformatorów na słupach, praca na wysokości), mobilność wciągarki mechanicznej jest nieoceniona.
Wymagania eksploatacyjne i bezpieczeństwo
Aby sprzęt do podnoszenia działał prawidłowo, konieczne jest:
- regularne smarowanie przekładni i łańcucha nośnego,
- kontrola zużycia ogniw łańcucha,
- sprawdzanie stanu haków i zabezpieczeń,
- okresowe przeglądy zgodne z normą EN 13157,
- praca wyłącznie w zakresie dopuszczalnego udźwigu.
Wciągarka powinna być użytkowana wyłącznie przez osoby przeszkolone, a ładunek musi być podnoszony w osi pionowej bez odchyleń bocznych.
Zalety ręcznych wciągarek łańcuchowych
Wybór ręcznej wciągarki łańcuchowej zamiast wersji elektrycznej lub pneumatycznej niesie szereg korzyści:
- Mobilność: Urządzenie jest lekkie i przenośne, można je łatwo zabrać w dowolne miejsce.
- Niezależność energetyczna: Nie wymaga zasilania elektrycznego ani sprężonego powietrza, co czyni je idealnym rozwiązaniem w terenie.
- Bezpieczeństwo: Mechaniczne hamulce zapewniają stabilność ładunku nawet w przypadku awarii zasilania (co jest niemożliwe w przypadku wciągarek elektrycznych bez UPS).
- Trwałość: Prosta konstrukcja sprawia, że urządzenia te są odporne na uszkodzenia mechaniczne i łatwe w konserwacji.
Podsumowanie
Ręczna wciągarka łańcuchowa to nieodłączny element wyposażenia wielu branż. Jej prostota działania, oparta na sprawdzonych zasadach przekładni zębatych, gwarantuje niezawodność tam, gdzie inne systemy zawodzą. Niezależnie od tego, czy potrzebujesz wciągarki do ładunków w małym warsztacie, czy w dużym zakładzie przemysłowym, wybór odpowiedniego modelu mechanicznego to inwestycja w bezpieczeństwo i efektywność pracy.
Pamiętaj, aby zawsze dobierać urządzenie do przewidywanego udźwigu oraz warunków środowiskowych, w których będzie pracować. Dzięki temu zastosowanie wciągarki łańcuchowej przyniesie oczekiwane rezultaty przez wiele lat.
